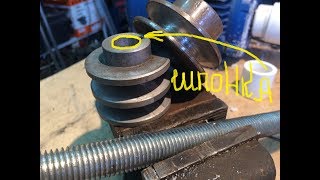

Приспособление для фрезерования шпоночного паза в валу

Поэтому необходимо до установки фрезы проверить ширину режущей кромки зуба микрометром, чтобы убедиться в пригодности фрезы для данной обработки. Фрезерование закрытых шпоночных канавок можно производить на горизонтально-фрезерных, на вертикально-фрезерных и на специальных шпоночно-фрезерных станках. Шпоночные фрезы изготовляют по ГОСТ 9140-59; они обычно имеют два зуба. Фрезы диаметром от 2 до 20 мм выполняют с цилиндрическим хвостовиком, а диаметром от 16 до 40 мм — с коническим. Материал для изготовления фрез - быстрорежущая сталь Р18. Шпоночные фрезы диаметром свыше 10 мм изготовляют с приварным хвостовиком из стали марки 45 или 50. Выберем для фрезерования шпоночную фрезу диаметром мм соответственно ширине шпоночной канавки с допуском по посадке ПШ, с цилиндрическим хвостовиком. Так как шпоночные фрезы, подобно концевым, после переточки теряют размер при получении фрезы из инструментальной кладовой рекомендуется проверить микрометром диаметр режущей части. После закрепления фрезы в патроне следует проверить радиальное биение фрезы по индикатору, чтобы размер шпоночной канавки не вышел из допуска.

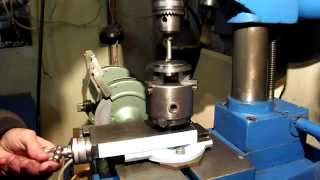

Подготовка к работе. Для закрепления вала пользуются специальными тисками см. Так как установка для фрезерования по рис. Установив и закрепив вал в тиски для горизонтального фрезерования и выверив его по разметке рейсмасом, приступаем к установке фрезы. Расстояние Ана которое надо поднять стол станка, после того как фреза коснется вала, определяют по формуле: Для установки вала с размеченной шпоночной канавкой можно применять следующий способ. Включаем станок и постепенно подводим вал к фрезе, поочередно вращая рукоятки вертикальной, продольной и поперечной подач до тех пор, пока фреза не коснется вала в размеченном месте и не начнет снимать тонкую полоску металла. При этом можно заметить, если фреза не точно установлена, в какую сторону от фрезы снесен центр обрабатываемого вала.

В данном случае центр обрабатываемого вала находится выше центра фрезы, поэтому снизу срезана плоскость до образующей вала, а вверху остался навес. Настройка станка на режим фрезерования. Так как шпоночные фрезы обычно небольшого диаметра, то для получения рациональной скорости резания нужно располагать станком с большим числом оборотов. Замкнутые шпоночные канавки фрезеруются подобно замкнутым пазам в планке см. Последний способ применяют для более жестких фрез диаметром от 10 мм и выше. Они имеют зубья только на цилиндрической части. Пазовые фрезы затылованные по ГОСТ 8543—71 предназначаются также для обработки пазов. Их затачивают только по передней поверхности. Достоинством этих фрез является то, что они не теряют размера по ширине после переточек. Они выпускаются диаметром от 50 до 100 мм,от 4 до 16 мм. Шпоночные фрезы по ГОСТ 9140—78 применяются для фрезерования шпоночных пазов и изготовляются с цилиндрическим и коническим хвостовиком. Шпоночные фрезы имеют два режущих зуба с торцовыми режу. Режущие кромки фрезы направлены не наружу, как у сверла, а в тело инструмента.

Такие фрезы могут работать с осевой подачей как сверло и с продольной подачей. Переточка фрез производится по торцовым зубьям, вследствие чего диаметр фрезы практически остается неизменным. Это очень важно для обработки пазов. Фрезы с цилиндрическим хвостовиком изготовляют для диаметра от 2 до 20 мм, с коническим хвостовиком — от 16 до 40 мм. Эти фрезы применяют главным образом при обработке закаленных сталей и труднообрабатываемых материалов. Применение этих фрез позволяет увеличить производительность труда в 2—3 раза и повысить класс шероховатости обработанной поверхности. Закрепление заготовок. Заготовки валов для фрезерования в них шпоночных пазов и лысок удобно закреплять в призмах. Для коротких заготовок достаточно одной призмы. При большей длине вала заготовку устанавливают на двух призмах. Валы закрепляют прихватами.

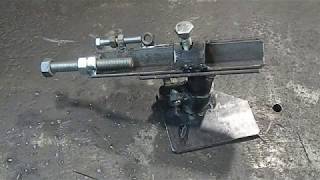

Во избежание прогиба вала при закреплении необходимо следить, чтобы прихваты опирались на вал над призмами. Под прихваты следует положить тонкую медную или латунную прокладку, чтобы не повредить окончательно обработанной цилиндрической поверхности вала. Поэтому они пригодны для закрепления валов как на горизонтально- так и на вертикально-фрезерных станках. Вал устанавливается цилиндрической поверхностью на призму и при вращении маховичка зажимается губками, которые поворачиваются вокруг пальцев. Призму можно установить в тисках другой стороной закрепления вала большего диаметра. Упор служит для установки вала по длине. Для того, чтобы профрезеровать шпоночный паз, из стандартных, унифицированных и других различных деталей собирается приспособление. Эксцентриковый вал базируется на призмах, приспособление для фрезерования шпоночного паза в валу, и упирается в упор. Зажимается деталь вручную при помощи винтового зажимного устройства. Далее приспособление устанавливается на стол станка и производится фрезерование паза.

Описание техники безопасности также было указано в данной работе. Посмотреть все курсовые работы. Проектирование приспособления для фрезерования шпоночного паза Содержание Введение. Техническое задание. Назначение, устройство, принцип работы приспособления. Разработка технических требований на приспособление. Назначение режимов резания, определение сил резания. Расчет усилия закрепления детали. Расчет исходного усилия зажимного устройства.
